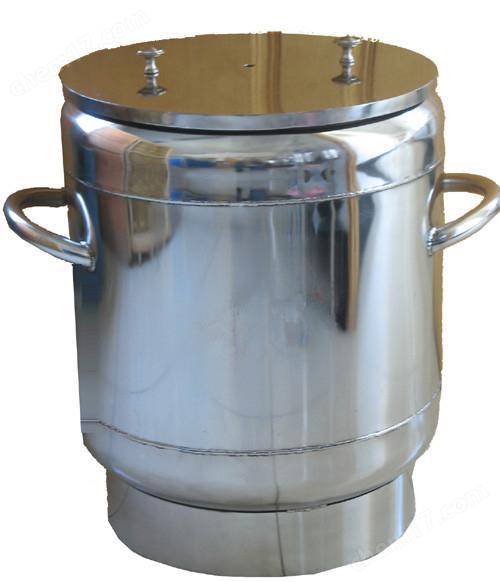

在生物醫學、食品工業、材料科學等領域，定制液氮桶憑借其 - 196℃的超低溫環境與靈活的設計，成為樣本儲存、冷凍加工及材料處理的核心設備。然而，實際使用中因定制需求的復雜性，常出現保溫性能不足、密封性失效、操作風險高等問題。本文結合行業實踐與技術標準，深入剖析這些問題的根源，并提出針對性解決方案。
定制液氮桶的核心保溫機制是高真空多層絕熱（HVMI），通過抽離夾層空氣并設置鋁箔反射屏，將熱傳導率降低至 0.001 W/(m?K) 以下。但實際使用中，真空度會隨時間自然下降，導致日蒸發率從初始的 0.2%-0.5% 逐漸升高。例如，某實驗室定制的 30L 液氮桶在使用 18 個月后，因真空度降至 10?2 Pa，日蒸發量從 0.8L 增至 2.1L，顯著增加補液頻率與成本。
解決方案：
- 定期真空檢測：每半年通過氦質譜檢漏儀檢測真空度，確保其≤2×10?2 Pa。
- 真空自修復技術：選擇采用真空度自修復涂層的液氮桶，如海爾生物醫療的智芯系列，通過納米材料自動填補微小漏點，延長真空壽命至 10 年以上。
杭州余杭等濕熱地區，夏季高溫高濕環境（如 30℃、濕度 70%）會導致液氮桶外壁結霜，形成 “熱橋效應”。以 175L 液氮桶為例，在持續高濕環境中，外部冷凝水每日可增加 0.5L 的額外熱負荷，使液氮揮發率提升 15%-20%。
應對策略：
- 防潮設計升級：在真空夾層外增加氣凝膠防潮層，其憎水率＞99%，可有效阻止冷凝水滲透。
- 動態溫控補償：集成環境傳感器，當濕度＞60% 時自動啟動內置加熱絲，維持外壁溫度在露點以上，避免結霜。
液氮桶的頸塞、閥門及管道連接處通常使用氟橡膠（Viton）或硅膠密封圈。氟橡膠耐溫范圍為 - 20℃至 200℃，但在 - 196℃液氮環境中，其彈性模量會增加 3 倍，導致密封失效。某食品企業定制的自增壓液氮桶，因密封圈材質選擇不當，在速凍過程中頻繁出現微泄漏，造成液氮損失率高達 3%/ 小時。
優化方案：
- 耐低溫材料替換：采用聚四氟乙烯（PTFE）與硅膠復合密封圈，可在 - 200℃保持彈性，泄漏率＜1×10?? Pa?m3/s。
- 密封結構改進：采用雙 O 型圈 + 彈簧補償設計，通過機械彈性抵消材料低溫收縮，確保動態密封穩定性。
工業場景中，液氮桶常需與深冷箱、速凍機等設備通過金屬軟管連接。若軟管長度過長（如＞5m）或彎曲半徑過?。ǎ?00mm），會因熱脹冷縮產生機械應力，導致螺紋接頭松動。某半導體工廠在晶圓冷卻過程中，因軟管安裝不當，每班次發生 2-3 次泄漏，被迫停機檢修。
工程實踐：
- 柔性連接優化：選擇內徑 25mm、彎曲半徑≥5 倍管徑的金屬軟管，并在兩端加裝防震固定支架，減少振動傳導。
- 智能泄漏監測：在連接處集成壓力傳感器，當壓力波動超過 ±5% 時，通過 NB-IoT 模塊實時推送報警至運維人員手機。
定制液氮桶的容量選擇需基于日均使用量精確計算。例如，某實驗室每周消耗 15L 液氮，若定制 10L 罐體，需每 3 天補液一次，增加操作風險；而選用 30L 罐體則導致 50% 的空間浪費。此外，口徑設計直接影響操作便利性：80mm 以下口徑難以容納 9×9 規格凍存盒，而 216mm 大口徑會使日蒸發率增加 0.8L。
設計原則：
- 容量公式推導：罐體容量 =（單次最大使用量 × 安全系數 1.5）/ 靜態保存期 × 動態使用頻率。
- 口徑分級適配：醫療樣本存儲建議 50-80mm 口徑，工業冷裝配則需 125-216mm 大口徑。
自增壓液氮桶在工業場景中需輸出 0.08-0.15MPa 壓力，但壓力調節閥若未按 GB/T 5458-2012 標準校準，可能導致超壓。某汽車零部件廠曾因壓力閥失效，罐體壓力驟升至 0.3MPa，觸發防爆膜破裂，造成 1.2 萬元直接損失。
安全強化：
- 雙重壓力保護：配置機械式安全閥（開啟壓力 0.12MPa）與電子壓力傳感器（閾值 0.1MPa），實現冗余控制。
- 防爆結構優化：采用爆破片與安全閥串聯設計，爆破片破裂壓力≤0.15MPa，且破裂后自動觸發聲光報警。
疫苗運輸用液氮桶需滿足 IATA 航空運輸標準，其抗震性能需通過 8 級顛簸測試（加速度≤1.5g）。某醫療企業定制的 10L 運輸罐因未采用內膽支撐結構，在模擬運輸中液氮飛濺，導致疫苗效價損失 12%。
技術突破：
- 抗震模塊化設計：內膽通過三點式不銹鋼支架固定，配合底部緩沖橡膠，可承受 3m 跌落沖擊。
- 合規認證保障：選擇通過 CE、ASME BPVC 等認證的液氮桶，確保運輸過程中溫度波動≤±2℃。
食品速凍用液氮桶若未采用 316 不銹鋼內膽，長期接觸鹽水等腐蝕性介質會導致內壁銹蝕。某海鮮加工廠定制的 500L 液氮罐，因使用 304 不銹鋼，6 個月后內膽出現麻點狀腐蝕，被迫提前更換，損失達 5 萬元。
材料革新：
- 超耐腐蝕材料：選用含鉬量 2.5%-3% 的 316L 不銹鋼，其耐鹽霧腐蝕時間＞1000 小時，是 304 不銹鋼的 3 倍。
- 內壁拋光處理：采用電解拋光工藝（Ra≤0.2μm），減少微生物附著，符合 FDA 食品接觸標準。
通過集成溫濕度傳感器、液位計與壓力變送器，定制液氮桶可實現全參數實時監測。例如，四川賽爾微訊的罐聯網平臺能同時管理 200 + 液氮桶，當任一罐體液位＜20% 時，自動觸發自增壓補液系統，并向管理員推送 3 級報警（短信、APP、郵件）。
基于歷史數據的機器學習模型，可預測密封圈老化周期。某生物樣本庫通過分析 3 年數據，將密封圈更換周期從固定的 12 個月延長至 18 個月，同時將泄漏率從 0.7 次 / 年降至 0.1 次 / 年。
針對工業場景的高能耗需求，帶有汽化冷量回收功能的液氮桶可將汽化熱用于冷卻其他工藝流體。某半導體工廠采用該技術后，液氮利用率從 65% 提升至 82%，年節約能耗成本 12 萬元。
- 技術參數清單：明確容積（1L-175L）、口徑（30mm-216mm）、工作壓力（常壓 - 0.3MPa）及靜態保存期（15-110 天）。
- 場景參數固化：如運輸場景需明確振動等級（如 ISO 16750-3）、存儲場景需定義環境溫濕度范圍（如 - 40℃至 + 50℃）。
- 真空度檢測：采用氦質譜檢漏儀，確保夾層真空度≤2×10?2 Pa，泄漏率＜5×10?? Pa?m3/s。
- 絕熱層驗證：通過紅外熱成像儀檢測罐體表面溫差，確保任意點溫升≤2℃/ 小時。
- 定期維護套餐：包含每年 1 次真空度檢測、每 2 年 1 次密封圈更換、每 5 年 1 次內膽探傷等項目。
- 退役處理方案：液氮桶報廢前需進行氮?dú)庵脫Q與真空破壞，確保無殘留液氮與壓力風險。
定制液氮桶的高效使用，需從材料選擇、結構設計到智能化管理進行系統性優化。通過遵循 GB/T 5458-2012 等標準，結合行業特性與地域環境（如杭州余杭的濕熱氣候），采用真空自修復、耐低溫密封、物聯網監控等技術，可顯著提升設備可靠性。未來，隨著氣凝膠絕熱、AI 預測性維護等技術的普及，定制液氮桶將向 “零蒸發、零風險、零干預” 的終極目標邁進，為生物醫學、高端制造等領域提供更可靠的低溫保障。
